استانداردهای PoE چیست؟
استانداردهای PoE چیست؟ (IEEE 802.3af / 802.3at / 802.3bt)
PoE (Power over Ethernet) یا «تأمین برق از طریق کابل شبکه» فناوریای است که اجازه میدهد هم برق و هم دیتا از طریق همان کابل اترنت (معمولاً Cat5e/Cat6) منتقل شود. نتیجهاش این است که برای تجهیزاتی مثل دوربین مداربسته تحت شبکه (IP Camera)، اکسس پوینت وایفای، تلفن VoIP، سوئیچهای کوچک، اینترکام و… دیگر لازم نیست نزدیک پریز برق باشند.
در این مقاله بهصورت کامل تفاوت و جزئیات استانداردهای PoE 802.3af، PoE+ 802.3at و PoE++ 802.3bt را بررسی میکنیم، همراه با نکات انتخاب سوئیچ/انژکتور، توان واقعی، کابل مناسب و مشکلات رایج.
PoE چگونه کار میکند؟ (PSE و PD)
در PoE دو نقش اصلی داریم:
- PSE (Power Sourcing Equipment): تجهیزی که برق را روی کابل تزریق میکند (مثل سوئیچ PoE یا PoE Injector)
- PD (Powered Device): تجهیزی که برق را دریافت میکند (مثل دوربین، AP، تلفن)
نکته مهم: در استانداردهای IEEE، قبل از ارسال برق، فرآیند تشخیص (Detection) و طبقهبندی (Classification) انجام میشود تا تجهیز غیر PoE آسیب نبیند و مقدار توان درست تخصیص داده شود.

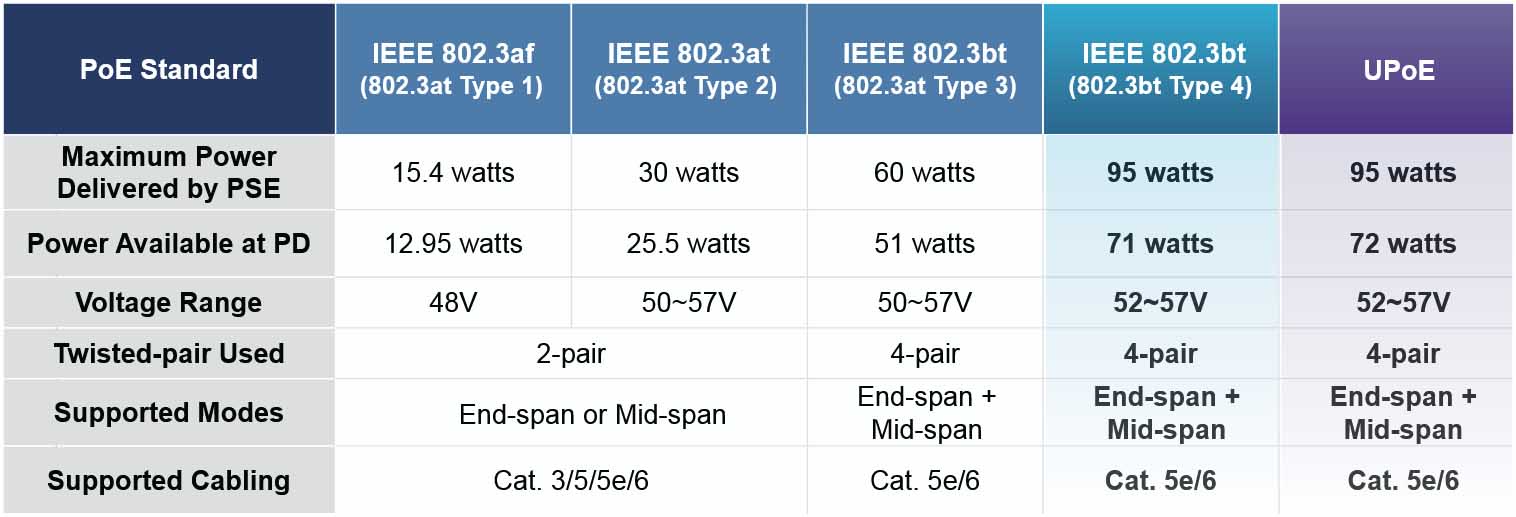

استانداردهای PoE: 802.3af، 802.3at، 802.3bt
کاربران معمولاً اینها را سرچ میکنند:
- «تفاوت PoE و PoE+ چیست»
- «حداکثر توان PoE چند وات است»
- «PoE++ چیست و چند وات میدهد»
- «سوئیچ PoE برای دوربین چند وات لازم است»
- «802.3af vs 802.3at vs 802.3bt»
بیایید دقیق و استاندارد محور جلو برویم.
1) IEEE 802.3af (PoE) چیست؟
802.3af نسخه کلاسیک PoE است و برای تجهیزات کممصرف طراحی شده.
مشخصات کلیدی 802.3af
- توان خروجی در PSE (سوئیچ/انژکتور): تا 15.4W برای هر پورت
- توان قابل دریافت در PD (دستگاه مقصد): حداکثر حدود 12.95W
- ولتاژ معمول PoE: حدود 44 تا 57 ولت DC (نامی 48V)
- تعداد زوج سیمهای حامل توان: 2 زوج (Pair)
- کاربردها: تلفن VoIP، دوربینهای معمولی، APهای سبک، سنسورها
اگر سرچ میکنید «PoE af چند وات است؟» جواب عملی همین است:
۱۵.۴ وات روی پورت، حدود ۱۳ وات واقعی برای دستگاه.
2) IEEE 802.3at (PoE+) چیست؟ (PoE Plus)
802.3at یا PoE+ برای تجهیزات پرمصرفتر مثل APهای قویتر و دوربینهای IR/موتوردار مناسب است.
مشخصات کلیدی 802.3at
- توان خروجی در PSE: تا 30W
- توان قابل دریافت در PD: حدود 25.5W
- ولتاژ: مشابه PoE (۴۸ ولت نامی)
- تعداد زوج سیمهای حامل توان: معمولاً 2 زوج (اما با جریان بیشتر)
- کاربردها:
- دوربینهای IP با IR قوی / PTZ سبک
- اکسس پوینتهای دو بانده/وایفای 5/6 (مدلهای متوسط)
- تلفنهای تصویری VoIP
عبارت کلیدی رایج: «PoE+ چند وات است؟»
پاسخ: ۳۰ وات روی پورت، حدود ۲۵.۵ وات در مقصد.
3) IEEE 802.3bt (PoE++ / 4PPoE) چیست؟
802.3bt جدیدترین و قدرتمندترین استاندارد PoE است که به آن PoE++ یا 4PPoE هم میگویند، چون میتواند از هر 4 زوج سیم کابل شبکه برای انتقال توان استفاده کند.
802.3bt دو نوع اصلی دارد:
- Type 3 (تقریباً 60W)
- Type 4 (تا 90/100W)
مشخصات کلیدی 802.3bt
- Type 3 توان PSE: تا 60Wتوان PD: حدود 51W
- Type 4 توان PSE: تا 90W (در خیلی از منابع بازاری 90W گفته میشود)توان PD: حدود 71 تا 73W
- تعداد زوج سیم: 4 زوج (برای کاهش تلفات و افزایش توان)
- کاربردها:
- اکسس پوینتهای رده بالا (Wi‑Fi 6/6E/7)
- دوربینهای PTZ سنگین، هیتر دار، IR قوی
- پنلهای نمایشگر، Thin Client، مینی PCهای خاص
- روشنایی PoE (PoE Lighting)
- تجهیزات صنعتی و کنترل دسترسی پیشرفته
استانداردهای PoE چیست؟
PoE Passive چیست و چه فرقی با استاندارد IEEE دارد؟
یکی از سرچهای پرتکرار: «PoE Passive چیست؟»
- PoE استاندارد (IEEE): تشخیص/طبقهبندی دارد، امنتر است، با دستگاههای سازگار کار میکند.
- PoE Passive: معمولاً یک ولتاژ ثابت (مثلاً 24V یا 48V) بدون مذاکره روی کابل میفرستد.اگر دستگاه مقصد سازگار نباشد ممکن است آسیب ببیند.
اگر در اینترنت دنبال «PoE استاندارد بهتره یا Passive؟» هستید:
برای شبکههای سازمانی/دوربینها/تجهیزات حساس، استاندارد IEEE توصیه میشود.
حداکثر مسافت PoE چقدر است؟
عبارت کلیدی: «PoE تا چند متر کار میکند؟»
- استاندارد اترنت روی کابل مسی معمولاً تا 100 متر (۹۰ متر لینک + پچ کوردها) است.
- PoE هم روی همین بستر کار میکند؛ اما:
- هرچه کابل نازکتر/بیکیفیتتر باشد افت ولتاژ بیشتر میشود.
- مصرف بالاتر (PoE++), افت بیشتر، گرما بیشتر.
راهکارهای افزایش مسافت:
- استفاده از کابل Cat6/Cat6a مسی خالص (نه CCA)
- PoE Extender / Repeater
- تبدیل به فیبر + تغذیه محلی
- نزدیکتر کردن سوئیچ به نقاط مصرف
کابل مناسب برای PoE (Cat5e یا Cat6؟ CCA یا مس خالص؟)
سرچ رایج: «برای PoE چه کابلی خوبه؟»
توصیه عملی:
- برای 802.3af / 802.3at: کابل Cat5e مس خالص معمولاً کافی است.
- برای 802.3bt (PoE++/90W): بهتر است Cat6 یا Cat6a مس خالص استفاده شود.
- از کابلهای CCA (آلومینیوم با روکش مس) برای PoE پرهیز کنید:
- مقاومت بالاتر → افت ولتاژ بیشتر
- گرمای بیشتر → ریسک ناپایداری و حتی آسیب
توان واقعی PoE چرا کمتر از عدد روی سوئیچ است؟
خیلیها میپرسند: «سوئیچ PoE 30W دارم چرا دستگاه کامل کار نمیکند؟»
چند دلیل رایج:
- تفاوت توان PSE و PD: بخشی از توان در کابل تلف میشود.
- PoE Budget سوئیچ: سوئیچ مثلاً 8 پورت PoE+ دارد ولی بودجه کل مثلاً 120W است؛ یعنی همزمان همه پورتها 30W نمیدهند.
- کابل و طول مسیر: افت ولتاژ/تلفات.
- مصرف لحظهای (Peak): دوربین IR وقتی شب IR روشن میکند یا PTZ حرکت میکند مصرف بالا میرود.
چگونه PoE Injector مناسب انتخاب کنیم؟ (راهنمای سریع)
برای انتخاب درست، این سوالها را جواب دهید:
- هر دستگاه چند وات مصرف دارد؟ (از دیتاشیت بخوانید)
- چه استانداردی میخواهد؟ (af/at/bt)
- جمع توان همزمان چقدر است؟مثال: 6 دوربین 12W + 2 AP هر کدام 20W→ جمع = 72 + 40 = 112Wپس PoE با توان حداقل 130–150W منطقیتر است.
- آیا امکان ارتقا دارید؟ اگر احتمال میدهید APها Wi‑Fi 6/7 شوند، سمت PoE+ یا bt بروید.
- تعداد پورت و uplink (گیگ/2.5G/10G) را هم لحاظ کنید؛ مخصوصاً برای APهای جدید.
کاربردهای رایج PoE در شبکه (دقیقاً کجا به درد میخورد؟)
- دوربین مداربسته تحت شبکه PoE
- اکسس پوینت PoE (Wi‑Fi)
- IP Phone / تلفن تحت شبکه
- درب بازکن و کنترل دسترسی
- اسپیکر/پیجر تحت شبکه
- IoT و سنسورهای صنعتی
- PoE Lighting (روشنایی مبتنی بر شبکه)
جمعبندی: کدام استاندارد برای شما مناسب است؟
- اگر تجهیزات ساده دارید (VoIP، دوربین معمولی): 802.3af
- اگر دوربین IR قوی یا APهای قویتر دارید: 802.3at (PoE+)
- اگر تجهیزات پرمصرف/جدید دارید (Wi‑Fi 6/7 رده بالا، PTZ سنگین، نمایشگر، روشنایی): 802.3bt (PoE++)
